在2600和3600系列路由平臺上，Cisco提供了新型的H.323關守功能，該關守功能除提供策略管理功能外，還提供地址分辨、帶寬管理、網關支持、用戶鑒別以及賬戶記錄。H.323關守在局域網和廣域網上均可實現對基于H.323的語音、視頻及數據會議話務流量的策略管理功能。
本文介紹的是一次利用Cisco 2600路由器，通過 E&M 干線連接PBX 用戶，實現了 Voice over IP功能的過程。
某公司計劃連接兩個辦公室：一個位于加利弗尼亞的San Jose，另一個位于鹽湖城。該公司在其兩個遠程辦公室之間已經建立了可工作的IP 連接。每個辦公室有一個PBX內部電話網絡，通過一個E&M接口連接到語音網絡。 鹽湖城和San Jose 辦公室都使用E&M 端口類型。每個 E&M 接口連接到路由器的兩個語音接口連接端。在San Jose 的用戶撥“8-111” 這一擴展號可接通鹽湖城目標。在鹽湖城的用戶撥“4-111”擴展號可接通San Jose目標。圖1是本連接示例的拓?fù)洹?br>
首先應配置好PBX ，使所有的DTMF 信號能通到路由器。若修改增益或電話端口，應確認電話端口仍然能接受DTMF 信號。然后對圖中路由器 SJ 配置，第一步配置 pots 撥號對等 1：
hostname sanjose
dial-peer voice 1 pots
destination-pattern +111....
port 1/0/0
配置 pots 撥號對等 2：
dial-peer voice 2 pots
destination-pattern +111....
port 1/0/1
配置 voip 撥號對等 3：
dial-peer voice 3 voip
destination-pattern +111....
session target ipv4:172.16.65.182
配置E&M 端口：
voice-port 1/0/0
signal immediate
operation 4-wire
type 2
voice-port 1/0/1
signal immediate
operation 4-wire
type 2
配置串行端口：
interface serial 0/0
description serial interface type dce (provides clock)
clock rate 2000000
ip address 172.16.1.123
no shutdown
接下來配置路由器 SLC，步驟與配置SJ類似。
經過這樣配置，即可實現Cisco 2600路由器上，通過 E&M 干線連接PBX 用戶的 VoIP應用。
相關術語
DTMF(Dual tone multifrequency)：雙音多頻——同時使用兩種音頻(例如按鈕音)進行撥號。
E&M：代表recEive and transMit (或Ear and Mouth). E&M一般是一個用于交換到交換或交換到網絡連接的雙向主干設備。Cisco的 E&M 端口是一個RJ-48 連接器，該連接器可連接到PBX 主干線路(專線)。

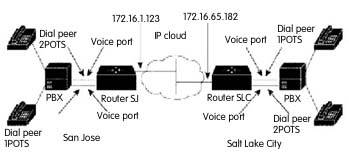

圖1 Linking PBX Users with E&M Trunk Lines 示例
PBX：Private branch exchange 專用中心交換機。
POTS 撥號對等：通過一個傳統的電話局網絡連接的點對點撥號 ( Dial peer)。POTS 對等指向在語音網絡設備上的特定語音端口。
